Солнечные коллекторы
Коллектор греет воду, панель даёт ток

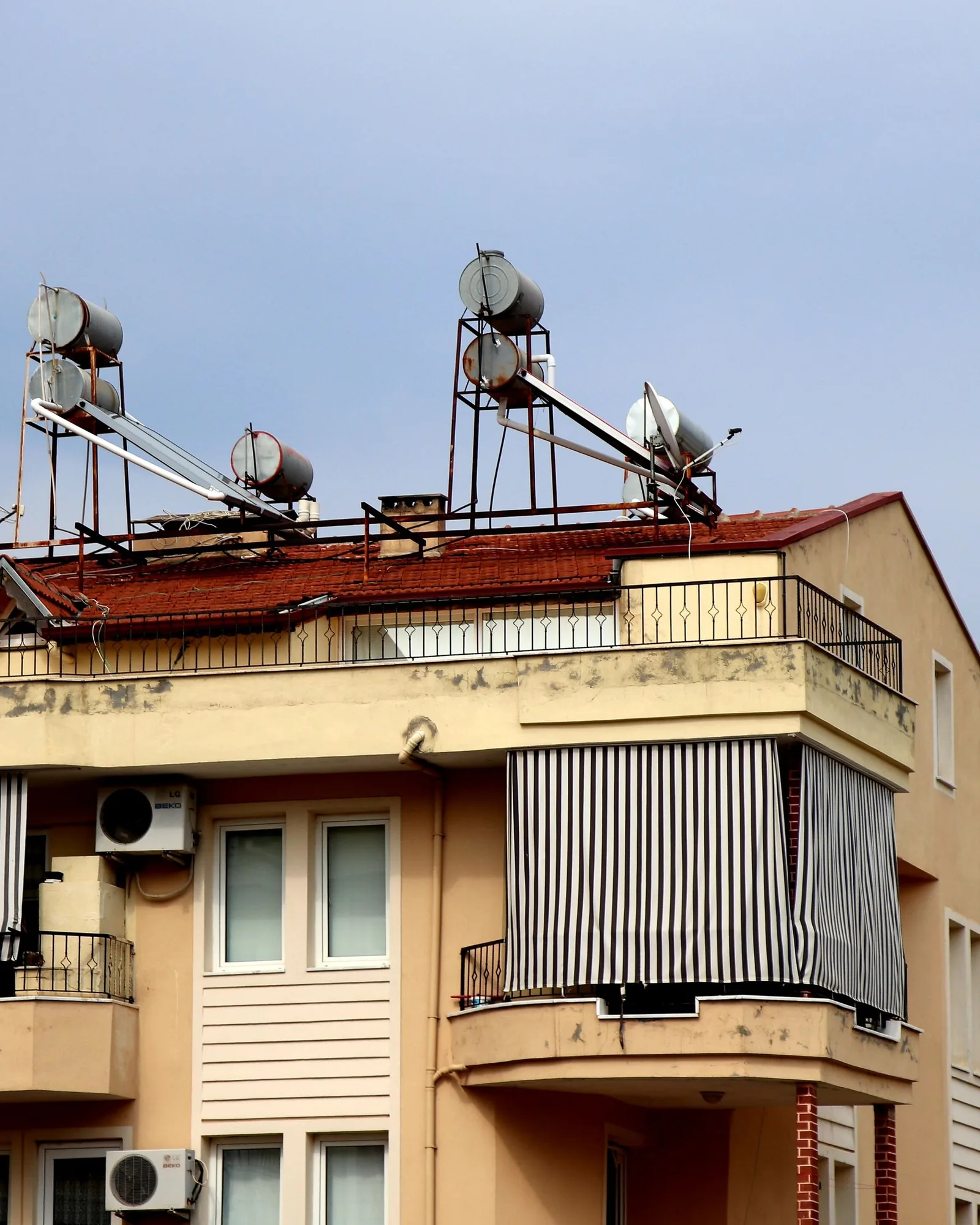

Оба прибора висят на крыше и оба живут за счёт солнца, но производят разное. Путаница здесь стоит денег.
| Что сравниваем | Солнечный коллектор | Фотоэлектрическая панель |
|---|---|---|
| Что производит | Тепло — горячую воду в баке | Постоянный ток, который инвертор превращает в 220 В |
| Под какие задачи | Горячее водоснабжение, догрев отопления, бассейн | Любая нагрузка в доме, излишки — в сеть |
| Чем накапливает | Баком: горячая вода и есть хранилище энергии | Аккумулятором, если нужен резерв |
| Как реагирует на холод | Хуже: чем ниже температура воздуха, тем выше потери контура | Чуть лучше: КПД кремния на морозе немного растёт |
| Что стоит рядом | Бак с теплообменником, циркуляция, контроллер | Инвертор, защита, двунаправленный счётчик |
Солнечный коллектор для нагрева воды работает без промежуточных превращений: свет нагревает поглощающую поверхность, тепло уходит в теплоноситель, теплоноситель отдаёт его воде в баке. Фотоэлектрическая панель идёт длинным путём — сначала ток, потом инвертор, и только затем, если речь про горячую воду, обратно в тепло на ТЭНе.
Каждое преобразование стоит энергии, поэтому под задачу горячего водоснабжения тепловой коллектор снимает с квадратного метра крыши существенно больше, чем панель. Греть воду от солнечной электростанции осмысленно в одном случае: когда станция уже стоит и летом даёт излишки, которые всё равно некуда девать.
Отсюда и разделение ролей на крыше. Коллектор закрывает то, что в доме нужно в виде тепла: горячую воду, догрев отопления, бассейн. Всё остальное потребление — свет, техника, насосы, кондиционер — задача фотоэлектрики, и подменять одно другим смысла нет ни в одну сторону.
Что происходит внутри гелиосистемы
Коллектор редко работает сам по себе: это элемент контура, и половина результата определяется остальными его частями.
Принцип работы солнечного коллектора держится на двух вещах: поглотить как можно больше падающего света и как можно меньше отдать обратно. За первое отвечает селективное покрытие поглотителя — оно хорошо принимает солнечный спектр и плохо излучает тепло назад. За второе — способ теплоизоляции: стекло и утеплитель у плоского коллектора, вакуум у трубчатого.
Дальше собранное тепло надо унести. Теплоноситель проходит через коллектор и отдаёт тепло воде через теплообменник в баке, не смешиваясь с ней. Движением управляет контроллер с двумя датчиками: он сравнивает температуру в коллекторе и в нижней части бака и включает циркуляцию только тогда, когда переносить действительно есть что. Без этой логики насос легко уходит в минус — гоняет остывший теплоноситель и охлаждает бак через ту же крышу, которая его грела.
Всё вместе — коллектор, бак, циркуляция и автоматика — и называют гелиосистемой. Коллектор в ней меняется по типу и площади, остальное подбирается под него.
Где проходит граница
Вакуумный, плоский, воздушный
Тип выбирают не по цене за квадратный метр, а по тому, какую температуру и в какой сезон система должна держать.
Вакуумный трубчатый
Рабочий элемент — стеклянная колба с откачанным воздухом между стенками. Вакуум почти отключает конвективные потери, поэтому вакуумный солнечный коллектор держит температуру там, где плоский уже отдаёт тепло наружу: в мороз, на ветру и при рассеянном свете пасмурного дня. В схемах с тепловой трубкой соединение с общим коллектором сухое — повреждённая трубка меняется поштучно, без слива системы.
Обратная сторона той же физики: наружная стенка трубки почти не нагревается, и снег с неё не подтаивает сам. Зимой вакуумные солнечные коллекторы осматривают и чистят. Ещё один нюанс — круглая форма: трубки собирают свет большую часть дня, но занимают на крыше больше места, чем кажется по паспортной площади апертуры.
Плоский
Рама, прозрачное покрытие, лист-поглотитель с припаянными трубками и утеплитель со спины. Плоские солнечные коллекторы проще устроены и дешевле в пересчёте на квадратный метр, лучше переносят град и ветровую нагрузку, а корпус прогревается целиком, поэтому снег сходит с него быстрее.
Проигрывают они на двух режимах: в мороз и при высокой температуре в баке — в обоих случаях растёт разница с наружным воздухом, а вместе с ней и потери через стекло и корпус. Зато на низких перепадах, то есть на подогреве бассейна и на летнем водоснабжении, разрыв с вакуумным почти исчезает.
Воздушный
Воздушный солнечный коллектор греет не воду, а воздух: вентилятор прогоняет его через нагретый солнцем канал и подаёт в помещение. Это отдельная ветка задач — просушка, обогрев мастерской, гаража, теплицы, подсобных помещений в межсезонье.
Плюс схемы в том, что в ней нечему замерзать и нечему течь: теплоноситель бесплатный, а протечка невозможна по устройству. Минус — тепло негде хранить. Солнечный воздушный коллектор работает, пока на него светит, и останавливается вместе с солнцем.
| Тип | Сильная сторона | Где проигрывает | Типичная задача |
|---|---|---|---|
| Вакуумный трубчатый | Держит температуру в мороз, на ветру и при рассеянном свете; трубки меняются поштучно | Дороже; снег на трубках не подтаивает; на низких температурах преимущество почти пропадает | Горячая вода круглый год, догрев отопления |
| Плоский | Дешевле на квадратный метр, устойчив к граду и ветру, быстрее освобождается от снега | Больше потерь на морозе и при высокой уставке бака | Сезонное горячее водоснабжение, бассейн |
| Воздушный | Нечему замерзать и течь, простейшая обвязка | Не греет воду, тепло негде накапливать | Обогрев и просушка помещений в межсезонье |
Сколько квадратных метров нужно
Площадь считают не от площади крыши и не от числа комнат, а от объёма воды и от того, на сколько градусов её надо поднять.
Расчёт начинается с суточного разбора горячей воды. Дальше нужна разница температур: зимой вода приходит из водопровода холоднее, чем летом, а на смеситель уходит примерно одинаковой. Энергия на нагрев считается по массе воды и этой разнице — физика здесь не зависит ни от типа коллектора, ни от производителя.
Полученные киловатт-часы делят на приход солнечной энергии на наклонную площадку в расчётном месяце и на КПД системы с учётом потерь в контуре и баке. Результат — площадь апертуры, то есть рабочей поверхности. В паспорте рядом стоит габаритная площадь, и это другая цифра: сравнивать коллекторы нужно по первой.
Остаётся выбрать расчётный месяц, и это главное решение во всём расчёте. Считать по июню — зимой воды не хватит. Считать по декабрю — летом система неделями будет стоять в перегреве, и лишнее тепло придётся куда-то отводить. Обычно берут межсезонье: весной и осенью система закрывает задачу целиком, летом имеет запас, зимой работает как предподогрев.
1,16Вт·ч
нужно, чтобы нагреть литр воды на один градус — отсюда растёт весь расчёт
10,5кВт·ч
энергия на нагрев 200 литров с 10 до 55 °C — суточная задача для дома
43°
широта Алматы: около неё держат угол наклона под круглогодичную работу
Что сдвигает результат:
- Ориентация ската: юг даёт максимум, юго-восток и юго-запад — с небольшой потерей, восток и запад требуют увеличения площади
- Затенение: дерево или соседний конёк, накрывающий коллектор по утрам, отнимает больше, чем кажется по длительности тени
- Уставка бака: чем выше температура, тем больше теряет коллектор, поэтому греть «на всякий случай» до предела невыгодно
- Трасса от коллектора до бака: тепло теряется по дороге, а не только на крыше — длина и утепление входят в расчёт
Мороз, незамерзающий контур и перегрев летом
Тепловая система на крыше живёт между двумя крайностями: зимой её защищают от замерзания, летом — от собственного тепла.
- Незамерзающий контурзакрытая петля, гликолевая смесь
- В первичном контуре ходит не вода, а водно-гликолевая смесь; питьевая вода греется от неё через теплообменник и с ней не смешивается. Концентрацию подбирают по расчётной зимней температуре, а не «с запасом»: чем гуще состав, тем хуже он прокачивается и тем меньше тепла переносит. Со временем смесь стареет — особенно если система регулярно уходит в перегрев, — поэтому её проверяют при обслуживании.
- Схема со сливомальтернатива антифризу
- Второй способ пережить мороз: при остановке циркуляции теплоноситель самотёком уходит в приёмную ёмкость, и в коллекторе не остаётся ничего, что могло бы замёрзнуть или вскипеть. Требует уклона всех линий в одну сторону и определённого положения бака относительно коллектора, поэтому подходит не каждой крыше.
- Снег и наледьугол наклона, осмотр
- Крутой угол помогает снегу сходить самому, и это ещё один аргумент за наклон под зиму. С плоского корпуса снег сходит быстрее: тот прогревается целиком. С вакуумных трубок — медленнее, наружная стенка остаётся холодной по устройству. Зимой это вопрос осмотра, а не надежды на то, что коллектор справится сам.
- Стагнация летомкогда тепло некуда девать
- Если воду не разбирают, бак догревается до предела, контроллер останавливает циркуляцию — и коллектор остаётся под солнцем без отвода тепла. Состояние штатное, но система должна быть к нему готова: расширительный бак с запасом объёма, исправная группа безопасности, продуманные точки подключения. Хорошее решение — заранее определить, куда сбросить излишек: ночное охлаждение через тот же коллектор или второй контур, например на бассейн.
- Защита от ожогатермостатический смеситель
- Солнце легко разгоняет бак выше комфортной температуры, и без смесителя на выходе это заканчивается кипятком в кране. Термостатический клапан подмешивает холодную воду и держит на разборе стабильные градусы. Обязательный элемент обвязки, а не опция для перестраховщиков.
Отопление, бассейн и честная сезонность
Одни задачи коллектор решает хорошо, другие — плохо, и разница видна ещё до расчёта.
Горячее водоснабжение — сценарий, под который коллектор подходит лучше всего: разбор ровный круглый год, а бак сглаживает разницу между солнечным днём и пасмурным.
С отоплением сложнее. Пик потребности в тепле приходится на декабрь и январь — те же месяцы, когда день короткий, солнце низко, а перепад температур максимальный. Поэтому гелиосистема для отопления дома работает как предподогрев обратки: снимает часть нагрузки с котла в марте, октябре и в ясные морозные дни, но не заменяет его. Оценки владельцев расходятся именно здесь: система, посчитанная как основной источник, зимой не вытягивает, а летом перегревается.
Бассейн — обратный случай и самый благодарный: воду надо поднять на несколько градусов, температура контура низкая, потери маленькие, а работать нужно ровно в тот сезон, когда солнца много.
- Горячая вода — круглый год, с дублирующим источником на зиму и пасмурные недели
- Догрев отопления — межсезонье и ясные морозные дни, всегда в паре с котлом
- Бассейн — с мая по сентябрь, отдельный контур и низкая рабочая температура
- Воздушный коллектор — просушка и обогрев помещений, воды не касается
