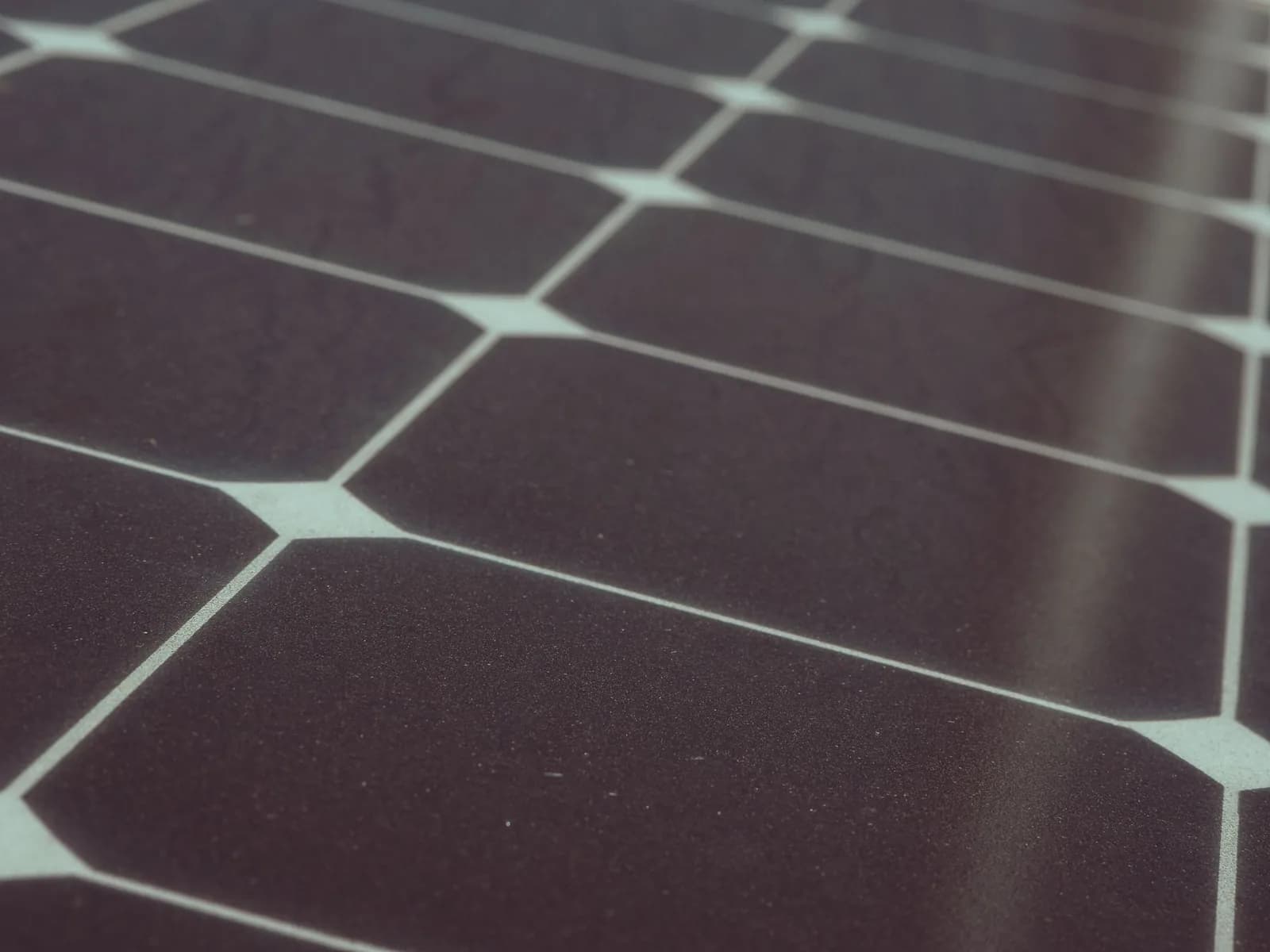

Кремниевые солнечные панели и модули
Мощностной ряд кремниевых панелей
Пять классов, и класс сразу задаёт, что панель тянет, сколько таких нужно на киловатт и сколько места они займут.
| Класс модуля | Подо что берут | Модулей на 1 кВт | Площадь на 1 кВт |
|---|---|---|---|
| 20 Вт | Датчик, контроллер автоматики, поддержание заряда аккумулятора | 50 | 5–7 м² |
| 60 Вт | Освещение двора, привод откатных ворот, камера наблюдения | 17 | 5–6 м² |
| 100 Вт | Дача, выезд, насос малой мощности, одна резервная линия | 10 | 5–6 м² |
| 400–450 Вт | Скат, нарезанный окнами и трубами: крупный модуль не встаёт | 2–3 | 4,5–5 м² |
| 550–620 Вт | Основной класс станции для дома, фермы, коммерческого объекта | 2 | 4–4,7 м² |
Киловатт кремниевых панелей — около пяти квадратных метров независимо от класса: у маломощных модулей доля рамы больше, поэтому плотность чуть хуже, но порядок остаётся тот же. Разница между классами не в занятой площади, а в количестве крепежа, коннекторов и точек соединения на те же ватты.
Сравнение поколений ячейки, температурного коэффициента и срока службы — отдельная тема, и она разобрана на странице как выбрать солнечные панели. Здесь — мощностные модификации и то, что из них собирается.
Солнечные модули 400–700 Вт для станции
Класс, в котором сегодня собирается почти всё, что ставится на крышу дома и на каркас на грунте.
550–620Вт
ходовая мощность одного модуля на складе
2,5–2,6м²
габарит такого модуля вместе с рамой
30–45В
рабочее напряжение модуля; плывёт с температурой ячейки
Модуль этого класса весит порядка трёх десятков килограммов и поднимается на скат вдвоём. Два таких дают чуть больше киловатта, восемнадцать — около десяти. Разница в паспортной мощности внутри класса на выбор почти не влияет: важнее, встаёт ли габарит в раскладку по скату и держит ли кровля массу панелей вместе с креплениями.
Габарит здесь один на весь класс — около 2280×1130 мм, то есть 144 половинки ячеек под стеклом. Модуль ложится и вертикально, и горизонтально, и от ориентации зависит, влезет ли на скат ещё один ряд. Поэтому у станции сначала появляется раскладка, а уже из неё — окончательное число модулей: округлять мощность до круглого киловатта смысла нет.
Класс 400–450 Вт — тот же модуль ростом пониже. Его берут тогда, когда скат нарезан окнами, трубами и вентиляционными выходами и крупная панель просто не встаёт в ряд: на киловатт уходит на модуль больше, зато массив садится на скат без пустых углов.
Маломощные панели: 20, 60 и 100 Вт
Их подбирают не по площади крыши, а по суточной потребности одного потребителя в ватт-часах и по напряжению его аккумулятора.
- Солнечная панель 20 Вт50 модулей на 1 кВт
- Питание одного устройства там, где тянуть кабель дороже, чем поставить модуль: метеодатчик, датчик уровня в ёмкости, контроллер автоматики, поддержание заряда аккумулятора техники, которая стоит без движения. Работает такой модуль через контроллер на небольшой аккумулятор — панель добирает заряд днём, потребитель тратит его круглосуточно.
- Солнечная панель 60 Вт17 модулей на 1 кВт
- Тот же сценарий, но нагрузка уже с приводом или постоянной подсветкой: автоматика откатных ворот на удалённом въезде, освещение двора и дорожек с датчиком движения, камера наблюдения. Мощность считают от суточного расхода потребителя в ватт-часах и от зимнего минимума выработки — летом такой модуль почти всегда с запасом.
- Солнечные панели 100 Вт10 модулей на 1 кВт
- Основа мелких автономных сборок. Одного модуля хватает на свет и связь, двух-трёх — на бытовые нагрузки выходного дня: дача, выездная сборка (модуль влезает в багажник и ставится вручную), насос малой мощности на полив или наполнение ёмкости, одна резервная линия в доме, отвязанная от основной сети. Дальше встаёт вопрос, не дешевле ли взять один крупный модуль вместо стопки маленьких.
«Панель 1 кВт» и «панели 2 кВт» — это сборка
Ни киловаттной, ни двухкиловаттной панели в природе нет: так называют набор модулей. Ватты в нём одинаковые, а монтаж и крепёж зависят от того, каким классом набрали.
Солнечная панель 1 кВт
2 модуля по 550 Вт · ≈5 м²
Верх ходового ряда — около 700 Вт: дальше панель перестаёт помещаться на скат и подниматься руками, поэтому киловатт всегда собирается из нескольких модулей.
Тот же киловатт набирается и десятью модулями по 100 Вт, и тремя по 350 — площадь выйдет примерно одинаковой, а крепежа, коннекторов и точек соединения в первом случае впятеро больше. Если место позволяет, киловатт дешевле и надёжнее собрать крупными модулями.
Солнечные панели 2 кВт
4 модуля по 550 Вт · ≈10 м²
Порог, на котором набор панелей становится системой: появляется смысл в отдельной строке под вход MPPT, в защите по постоянному току и в нормальной трассе кабеля.
Двухкиловаттный массив закрывает дневной фон дома — холодильник, насос, свет, но не пиковые нагрузки вроде электроплиты. С них и начинается разговор о том, сколько модулей ставить на самом деле.
5 кВт и выше
Примерно с пяти киловатт мощность массива уже не выбирают круглым числом, а считают от годового расхода по счётчику и удельной выработки площадки — это разобрано на странице про станции, смета — в разделе цен.
Солнечная панель 48 вольт: номинал системы, а не модуля
12, 24 и 48 В — это шина аккумуляторов и вход инвертора. У модуля напряжение своё, и с шиной оно не совпадает.
- 01
Определить шину системы
48 В — номинал батареи, а не постоянная величина: напряжение шины гуляет примерно от 42 В на разряде до 58 В в конце заряда. Эту вилку панели и должны перекрывать, иначе заряд встанет раньше, чем батарея наберётся. - 02
Посмотреть окно контроллера
У контроллера заряда и гибридного инвертора два предела: минимальное напряжение массива, ниже которого MPPT не запустится, и максимальное входное, выше которого вход выгорает. Строка собирается строго между ними. - 03
Сложить модули в строку
Последовательное соединение складывает напряжения, ток остаётся как у одного модуля. Два модуля по 30–45 В дают в строке 60–90 В — MPPT на шину 48 В этого хватает с запасом. - 04
Проверить мороз и жару
У кремния температурный коэффициент напряжения отрицательный: на морозе оно растёт, в жару падает. Верх строки считают по самому холодному утру, низ — по горячему летнему полудню. - 05
Параллель считать по току
Параллельные строки складывают токи при том же напряжении. Проверяется предельный входной ток контроллера или инвертора, сечение кабеля и защита по постоянному току.
Откуда маркировка «12 В»
Гибридная солнечная панель и двусторонние модули
Две конструкции вне обычного ряда — и один термин, который в каталогах означает не то, что ищут.
- Двусторонние, bifacial. Стекло с двух сторон вместо тыльной плёнки: модуль собирает ещё и свет, отражённый от подстилающей поверхности. Прибавка зависит от того, что под панелью, и от зазора — на светлом бетоне, гравии и снегу она заметна, на тёмной кровле вплотную к скату почти исчезает. Отсюда их место: каркас на грунте и плоская кровля с наклоном, а не черепица.
- Сколько считать на тыльную сторону. Производитель даёт коэффициент двусторонности — долю отдачи тыльной стороны от лицевой. В расчёт его берут вместе с отражающей способностью площадки и высотой ряда над ней, а не как фиксированную прибавку: та же панель над бетонной площадкой и над газоном работает по-разному. Крепление тоже другое — прижим не должен закрывать тыльное стекло.
- Гибридные PV/T. Модуль с теплосъёмником на тыльной стороне: даёт электричество и одновременно снимает тепло в контур горячей воды, а охлаждение ячейки заодно поднимает её отдачу. Ниша узкая — под горячее водоснабжение обычно дешевле отдельный солнечный коллектор.
- «Панель для гибридной станции». Так чаще всего и понимают запрос про гибридную панель, и это другое: гибридный там не модуль, а инвертор — он работает с батареей и сетью одновременно. Панели в такой системе стоят ровно те же, что в сетевой.
