Как работает солнечная электростанция
Принцип работы солнечной панели: откуда в ней ток
Прежде чем разбирать, что такое солнечная панель, стоит договориться о терминах: в обиходе три слова означают одно и то же устройство.

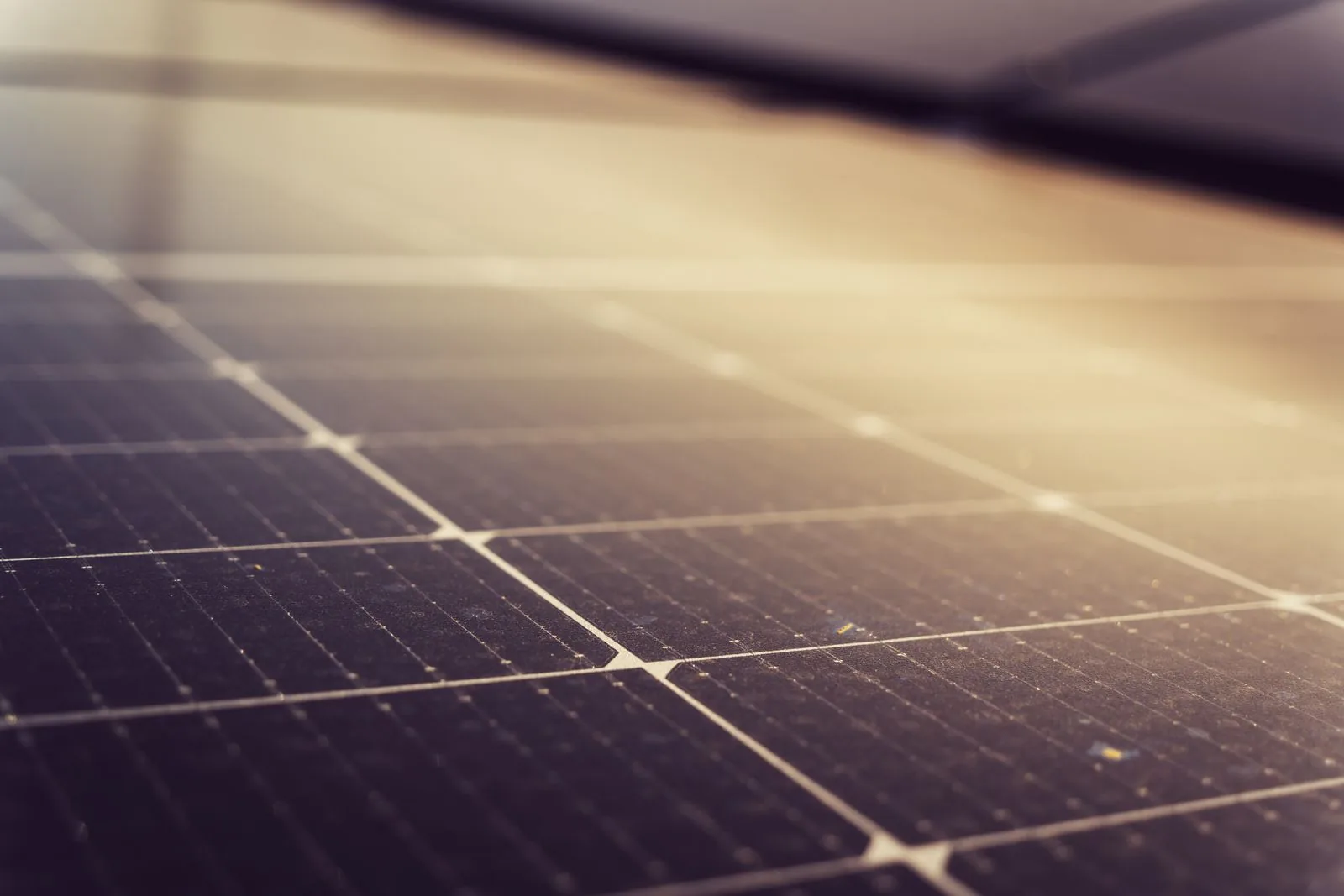

«Солнечная батарея», «солнечная панель» и «фотоэлектрический модуль» — названия одного предмета: плоского герметичного пакета, внутри которого последовательно соединены десятки кремниевых фотоэлементов под стеклом. Слово «батарея» здесь значит «набор соединённых элементов» и никак не связано с аккумулятором: панель ничего не запасает и выдаёт ток ровно столько времени, сколько на неё падает свет.
Сам фотоэлемент — пластина кремния с двумя слоями разной проводимости и переходом между ними. Фотон достаточной энергии выбивает электрон из связи в кристалле, встроенное электрическое поле перехода разводит образовавшиеся заряды по разные стороны, и на контактах пластины появляется разность потенциалов. Поле в переходе направлено всегда в одну сторону — поэтому ток на выходе элемента постоянный, и переменным он становится только после инвертора.
Напряжение одного элемента — около полувольта, и оно почти не зависит от его размера: площадь определяет ток, а не напряжение. Отсюда вся конструкция: элементы соединяют последовательно, чтобы модуль выдавал десятки вольт, а модули собирают в цепочки, чтобы дойти до сотен вольт, с которыми умеет работать инвертор.
На этом принцип работы солнечных батарей, по сути, исчерпан: ток панели почти пропорционален освещённости, а напряжение от света зависит слабо — зато сильно зависит от температуры. Эти две зависимости и объясняют почти всё поведение станции в реальную погоду, к которому мы вернёмся ниже.
Чтобы не путать
Из чего собирается станция
Схема солнечной электростанции в начале страницы разворачивается в список узлов: панель в этой цепочке только первое звено, а надёжность держится на остальных не меньше, чем на модулях.
- Массив панелей — генерирующая часть. Модули соединены в цепочки, цепочки собраны так, чтобы попасть в рабочее окно инвертора по напряжению и току.
- Инвертор — мозг системы. Превращает постоянный ток в 220 или 380 вольт, непрерывно ищет точку максимальной мощности массива, синхронизируется с сетью и снимает напряжение, когда сеть пропала.
- Крепления — держат массив на ветровую и снеговую нагрузку, задают угол и оставляют вентиляционный зазор под модулями.
- Кабель, защита, заземление — солнечный кабель по постоянному току, разъединитель, устройства защиты от импульсных перенапряжений, контур заземления рам. Подробно — на странице про подключение станции.
- Прибор учёта — двунаправленный, если излишки идут в зачёт: он раздельно считает принятое из сети и отданное в неё.
- Аккумуляторы и контроллер — только там, где нужен резерв при отключении света или где сети нет вовсе. В сетевой станции их не бывает.
Куда уходит энергия днём и откуда берётся ночью
Электричество нельзя произвести «в запас» без накопителя. Всё, что выработано в конкретную минуту, в эту же минуту куда-то уходит.
Приоритет всегда у собственной нагрузки. Инвертор отдаёт выработку в домашний щит, и включённые приборы забирают её раньше, чем что-либо уходит наружу: сеть в этот момент просто не нужна. Считать это надо не в киловатт-часах за месяц, а в моменте — если в полдень массив выдаёт больше, чем потребляет дом, избыток обязан куда-то деться прямо сейчас.
Принцип работы солнечной электростанции сводится к четырём переходам: свет становится постоянным током в панели, инвертор превращает его в переменный, дом забирает столько, сколько потребляет прямо сейчас, а остаток уходит наружу или в накопитель. В сетевой станции он уходит в сеть через тот же ввод, а двунаправленный прибор учёта записывает его отдельным направлением. В гибридной сначала заряжается батарея и только потом отдаётся остаток — порядок задаётся настройками инвертора: приоритет заряда, допустимая глубина разряда, часы, когда батарею разрешено разряжать.
Ночью выработки нет вообще: уличная подсветка и луна не дают ничего, что имело бы смысл считать. Дом берёт энергию из сети или из батареи, и разница между этими двумя вариантами определяет, что вы вообще покупаете — экономию на счёте или независимость от отключений.
Отсюда следствие, которое редко проговаривают при покупке: сетевая станция без аккумулятора не работает при отключении света — даже днём, даже при полном солнце. Инвертор обязан снять напряжение, чтобы не подать ток в линию, где работает бригада. Резерв даёт только батарея: об этом автономные и гибридные системы.
| Момент | Сетевая станция | Гибридная и автономная |
|---|---|---|
| Ясный день, дом потребляет мало | Нагрузка забирает своё, избыток уходит в сеть и попадает в зачёт | Сначала заряжается батарея, остаток идёт в сеть или упирается в предел отдачи |
| Облачный день | Выработка падает в разы, недостающее добирается из сети незаметно для дома | Батарея заряжается медленнее, чем разряжается; несколько пасмурных дней подряд и определяют её ёмкость |
| Вечерний пик | Солнца уже нет, весь вечерний расход идёт из сети по тарифу | Дом питается от батареи, пока не дойдёт до допустимой глубины разряда |
| Ночь | Выработки нет, прибор учёта считает только принятое из сети | Работает батарея; когда она опустела, гибридная система переходит на сеть |
| Отключение сети днём | Инвертор снимает напряжение, станция останавливается вместе с домом | Инвертор отделяет объект от сети и продолжает питать выделенные линии |
КПД панели и что он значит на практике
Цифру из паспорта часто читают как «столько энергии я получу». Это не так: КПД отвечает не за количество энергии, а за площадь.
1000Вт/м²
освещённость в стандартных условиях испытаний, при которых меряют паспортную мощность
25°C
температура в тех же условиях — не воздуха, а самой кремниевой пластины
20–23%
типичный КПД современного кремниевого модуля: доля света, ставшая электричеством
КПД — доля падающей солнечной энергии, превращённая в электрическую. Сколько станция выработает за год, определяет не он, а солнце над вашей крышей: угол, ориентация, затенение и длина светового дня. КПД определяет другое — сколько квадратных метров уйдёт на киловатт установленной мощности.
Арифметика простая. При освещённости 1000 Вт/м² и КПД 20 % квадратный метр модуля отдаёт 200 Вт, значит на киловатт нужно около пяти квадратных метров активной площади плюс проходы и отступы от края кровли. Панель с более высоким КПД не выгоднее по деньгам сама по себе — она компактнее, и это решает, когда крыша маленькая или её половина смотрит на север.
Здесь же кроется главный источник разочарований: паспортная мощность измерена при 1000 Вт/м² и температуре пластины 25 °C одновременно. В реальный ясный полдень освещённость на наклонной плоскости бывает близка к этой, а вот температура ячейки — почти никогда.
Как станция ведёт себя в реальную погоду
Четыре фактора, из-за которых выработка отличается от паспортной. Все они предсказуемы и все закладываются в расчёт заранее.
- Зима и короткий деньтеряет геометрия, а не мороз
Панель реагирует на свет, а не на тепло, поэтому в мороз она работает — и даже выдаёт более высокое напряжение, чем летом. Проседает выработка не от холода, а от геометрии: день короче, солнце стоит ниже, луч идёт через атмосферу длиннее. К этому добавляется снег — сухой сходит с наклонной поверхности сам, мокрый может залежаться, а слой снега на стекле означает не «немного меньше», а ноль.
Поэтому выработку считают помесячно и оценивают за год целиком: летний избыток и зимний провал — части одной модели, а не два разных сюжета.
- Облачностьрассеянный свет тоже работает
- Прямое солнце не обязательно: часть излучения приходит рассеянной, и под облаками станция продолжает работать. Меняется порядок величины — сплошная низкая облачность оставляет проценты от ясного дня, лёгкая дымка отнимает заметно меньше. Для сетевой станции это сглаживается за месяц, а вот автономную систему считают по худшему сценарию: ёмкость батареи определяют несколько пасмурных дней подряд, а не среднее по сезону.
- Затенениецепочка равна худшему модулю
Тень от трубы, антенны или соседнего дерева бьёт непропорционально своей площади. В последовательной цепочке ток задаёт самый слабый модуль, поэтому затенённая панель тянет вниз всю строку. Частично это лечат обходные диоды внутри модуля, полностью — компоновкой: затеняемые панели выносят в отдельную цепочку на свой вход инвертора.
Важная деталь для Алматы и области: тень растёт зимой, когда солнце ниже. Затенение, которого в июне не существовало, в декабре ложится на треть массива. Поэтому на выезде оценивают не текущую картину, а зимнее положение солнца.
- Нагрев в жарукоэффициент по мощности отрицательный
Мощность модуля падает с ростом температуры ячейки: температурный коэффициент по мощности отрицательный и указан в паспорте каждой панели. В безветренный полдень пластина под стеклом греется существенно выше температуры воздуха, поэтому летом станция редко показывает паспортные ватты — и это нормальное поведение, а не дефект.
Отсюда требование к монтажу: между модулем и кровлей оставляют вентиляционный зазор, массив не прижимают вплотную к поверхности. Зимой работает обратный эффект — холодная панель на ясном солнце даёт повышенное напряжение, и его закладывают в расчёт цепочки под инвертор.
Срок службы и деградация
Панель не ломается в один день — она медленно теряет мощность, и это нормируется гарантией. У остальных узлов станции ресурс считается в своих единицах.
| Узел | Чем измеряется ресурс | Что из этого следует |
|---|---|---|
| Панели | Линейной гарантией по мощности: типовой горизонт — 25–30 лет, а конкретная доля от исходной мощности и годы указаны в паспорте серии. | Гарантия описывает не отказ панели, а допустимый темп её старения: по истечении срока модуль продолжает работать. |
| Инвертор | Ресурсом силовой электроники — он короче панельного, и это самый короткоживущий узел станции. | На длинном горизонте в расчёт окупаемости честно закладывают замену инвертора. |
| Аккумуляторы | Циклами заряда и разряда, а не календарными годами: чем глубже разряд, тем меньше циклов батарея отдаст. | Их ресурс планируют отдельно от панельного — а в сетевой станции без батарей этой статьи расхода нет вовсе. |
| Крепления и кабельная часть | Погодой и нагрузкой, а не календарём: узлы держат ветер и снег круглый год, а уплотнения работают на перепадах температуры. | Осмотр после сильного ветра важнее календарного графика: нагрузка приходит событиями, а не равномерно. |
Деградация — это не поломка, а медленное снижение отдачи. Небольшой начальный спад приходится на первый год работы, дальше кривая идёт почти линейно и полого. Поэтому станция, поставленная сегодня, к концу гарантийного горизонта не превращается в мусор: она продолжает выдавать большую часть исходной мощности, а саму убыль закладывают в модель выработки заранее.
Проценты и годы в линейной гарантии у разных серий отличаются, и это один из параметров, по которым модули имеет смысл сравнивать наравне с мощностью и температурным коэффициентом. Сравнение «по ваттам за штуку» без этой строки неполное: два модуля с одинаковой паспортной мощностью через полтора десятка лет выглядят по-разному.
Проверять деградацию на глаз бессмысленно: годовая убыль теряется в разбросе погоды. Её видно только на длинном ряде — когда помесячная выработка год за годом сравнивается с расчётной моделью, а не с прошлым июлем.
Обслуживание сводится к немногому: смывать пыль, осматривать крепления и уплотнения после сильного ветра, раз в сезон проверять затяжку клемм и сверять выработку с расчётной. Резкое расхождение с моделью — это диагностика, а не повод ждать следующего лета.
Что сокращает срок раньше времени
Коротко о главном
