Подключение солнечной станции
Как соединяются панели между собой
Собрать солнечную электростанцию — значит соединить панели так, как их ждёт следующее устройство. Схема подключения солнечных батарей сводится к трём вариантам, и выбор делают не по вкусу, а по тому, какое напряжение и какой ток нужны на входе инвертора или контроллера.
| Соединение | Что с напряжением | Что с током | Когда так делают |
|---|---|---|---|
| Последовательное | Складывается: напряжения всех панелей цепочки суммируются | Остаётся на уровне одной панели — и ограничено самой слабой в строке | Массив под инвертор: ему нужно высокое напряжение постоянного тока на входе MPPT |
| Параллельное | Остаётся на уровне одной панели | Складывается: токи всех панелей суммируются | Низковольтные системы 12, 24 и 48 вольт с контроллером заряда и аккумулятором |
| Смешанное | Складывается внутри цепочки | Складывается между цепочками | Массивы от нескольких киловатт: набирают и напряжение, и мощность, оставаясь в окне инвертора |
Правила, которые нарушают чаще всего
На бумаге схема подключения солнечных панелей выглядит просто, а на кровле начинается то, что чаще всего и съедает выработку. В одной цепочке ставят панели одной модели и мощности, в одной плоскости и с одной ориентацией: ток строки равен току худшего модуля, поэтому «добавить пару других панелей, они же тоже на 550 ватт» — верный способ потерять выработку всей цепочки.
Параллельно соединяют только цепочки одинаковой длины, иначе строка с меньшим напряжением начинает работать не в своей точке и часть мощности теряется. Если часть крыши затеняется трубой или деревом, затеняемые модули выносят в отдельную цепочку и заводят на собственный вход MPPT.
Куда приходит массив: инвертор, контроллер или нагрузка
Как подключить солнечную батарею, решает не она сама: панели дают постоянный ток нестабильного напряжения, и следующее в цепочке устройство определяет и схему соединения, и то, что вообще умеет система. Типовых окончаний массива четыре, и у каждого своя логика.
- Сетевой инвертормассив → инвертор → щит
- Цепочки заходят на входы MPPT, инвертор отслеживает точку максимальной мощности и выдаёт 220 или 380 вольт переменного тока в домашний щит. Аккумуляторов в схеме нет, поэтому при пропадании сети он останавливается — это требование безопасности, а не недоработка.
- Гибридный инвертормассив → инвертор → щит и батарея
- Тот же путь плюс собственный вход для батареи: инвертор сам решает, куда направить выработку — в дом, в аккумулятор или в сеть. Отдельный контроллер заряда ему не нужен, он встроен.
- Контроллер заряда и аккумулятормассив → контроллер → батарея → инвертор
- Классическая автономная сборка. Контроллер согласует напряжение массива с напряжением батареи и ведёт заряд по стадиям, а инвертор берёт энергию уже с батареи. Напрямую соединять панель с аккумулятором нельзя: ограничивать заряд будет нечему.
- Прямое питание нагрузкимассив → преобразователь → насос
- Отдельный случай без накопления: массив питает насос через свой преобразователь, вода поднимается в бак и он работает как накопитель вместо батареи. Схема проще и дешевле, но работает только пока светит солнце.
Подключение к сети: порядок работ
Второй уровень начинается там, где станция должна работать параллельно с сетью. Здесь всё определяется не схемой массива, а последовательностью согласований — и её нельзя пройти задним числом.
- 01
Заявка и технические условия
Владелец объекта подаёт заявление в электросетевую организацию на параллельную работу станции с сетью. В технических условиях фиксируют точку подключения, требования к защитам, заземлению и прибору учёта.до начала монтажа
- 02
Согласование однолинейной схемы
Схема показывает, как станция встраивается в существующую сеть объекта: где стоит инвертор, где разъединители и аппараты защиты, где прибор учёта. Согласованная схема — то, по чему потом принимают работу. - 03
Монтаж по согласованной схеме
Массив, инвертор, щит, трасса, заземление — вся установка идёт строго по согласованному. Любое отступление от схемы придётся либо согласовывать заново, либо переделывать на допуске — второе дороже. - 04

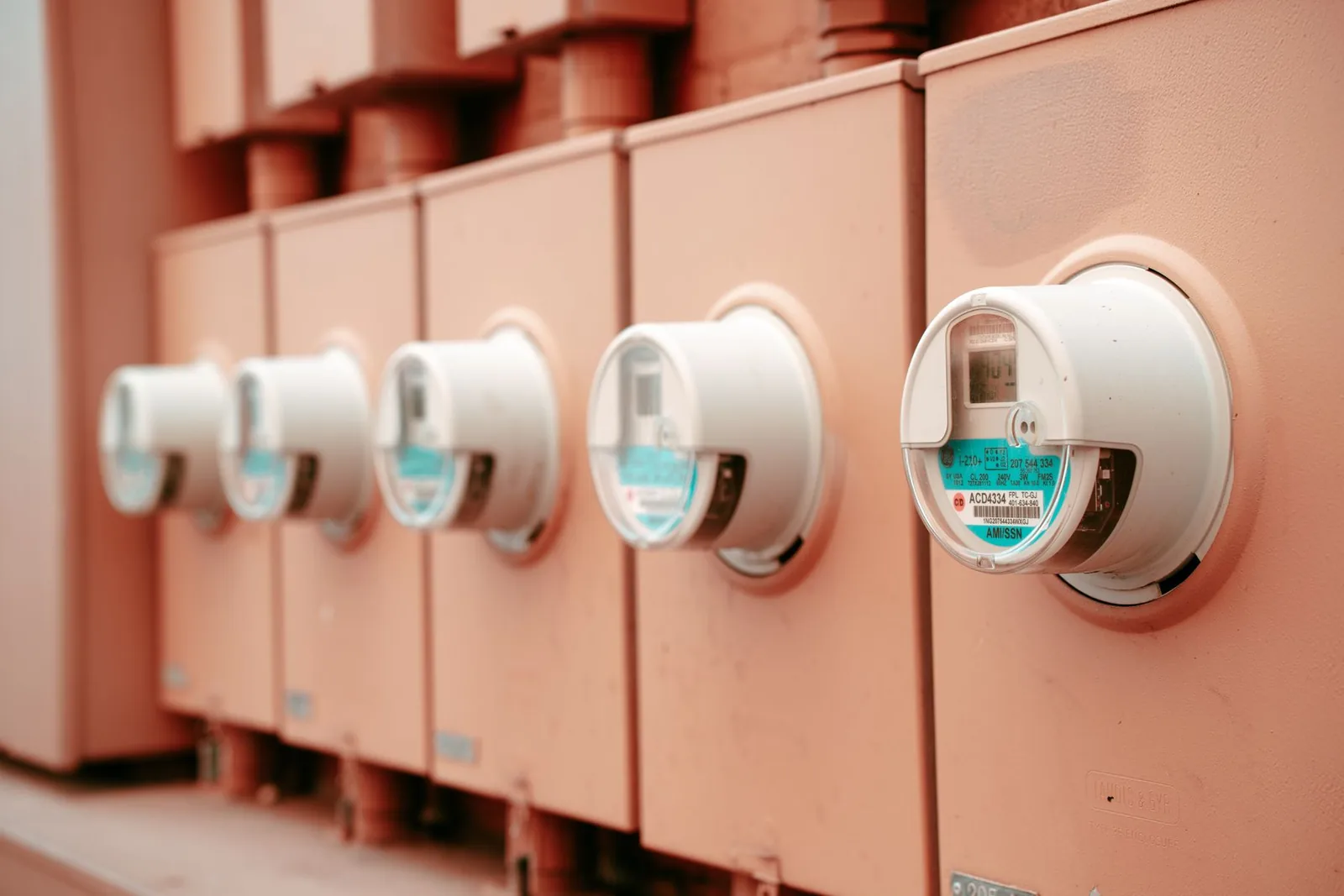

Установка двунаправленного прибора учёта
Счётчик, который раздельно считает принятое и отданное, ставит и пломбирует сетевая организация. Без него отданные в сеть киловатт-часы негде учесть. - 05
Допуск: проверка защит и поведения инвертора
Проверяют соответствие схеме, сопротивление заземления, работу аппаратов защиты и главное — снимает ли инвертор напряжение со своей стороны при пропадании сети. Результат оформляется актом. - 06
Договор и начало учёта
Договор с энергоснабжающей организацией дополняется условиями приёма энергии от объекта. С этого момента работает зачёт излишков — то, ради чего вся процедура и затевалась.
Почему напряжение цепочки считают по морозу
Дальше — та инженерия, которая стоит за согласованной схемой и всплывает на допуске. Начать стоит с расчёта, на котором ошибаются дороже всего: считать по паспортным цифрам и забыть про температуру.
Паспортные параметры панели измерены при температуре ячейки 25 °C. Напряжение холостого хода растёт при охлаждении: температурный коэффициент по напряжению отрицательный, и чем холоднее модуль, тем выше напряжение он выдаёт. Ясное морозное утро — это одновременно низкая температура и полное солнце, то есть момент максимального напряжения на входе инвертора.
Считают так: паспортное напряжение холостого хода умножают на поправку, которая складывается из коэффициента в процентах на градус и разницы между расчётной минимальной температурой и теми же 25 °C, а результат умножают на число панелей в цепочке. Расчётный минимум берут по климату района, а не по средней зимней температуре: для Алматы и области считают по холодному ясному утру.
Полученное число сравнивают с предельным напряжением оборудования. Инвертор, пробитый превышением на входе, — это не гарантийный случай, потому что причина видна по расчёту массива.
Два предела, по которым проверяют массив
Заземление, УЗИП и разъединители
Часть монтажа, которую на готовой станции не видно и на которой чаще всего экономят. При этом именно она определяет, доживёт ли оборудование до конца гарантии и можно ли будет безопасно подойти к массиву, — и её же смотрят на допуске.
- Рамы панелей и несущие конструкции соединяются в общий контур заземления отдельным проводником и зажимами, которые пробивают анодированный слой профиля: рассчитывать на контакт через болт крепления нельзя
- На стороне постоянного тока ставится УЗИП именно постоянного тока — устройства для сети переменного тока здесь не работают; на стороне переменного тока ставится свой
- Между массивом и инвертором нужен разъединитель постоянного тока: без него систему невозможно безопасно обесточить для обслуживания, а панели дают напряжение всегда, пока на них падает свет
- Кабель по постоянному току — солнечный, стойкий к ультрафиолету и перепаду температур; разъёмы одной серии и одного производителя, смешивать похожие внешне нельзя
- Плюсовой и минусовой провода цепочки прокладываются рядом, а не разными путями: чем меньше площадь петли между ними, тем меньше наведённый импульс при грозе
- На стороне переменного тока станция заводится отдельной группой в щите со своим автоматом и дифференциальной защитой
Отдельно про сельские объекты
Что проверяют перед первым пуском
Пусконаладка — это не «щёлкнуть автоматом». До подачи напряжения массив прозванивают и измеряют, иначе ошибка монтажа находится уже по сгоревшему входу. Порядок один и для новой станции, и для той, чей монтаж выполняли не мы: пока массив не измерен, включать нечего.
- Полярность и напряжение холостого хода каждой цепочки — до подключения к инвертору
- Ток короткого замыкания цепочки в сравнении с паспортным
- Сопротивление изоляции на стороне постоянного тока
- Непрерывность заземления рам и сопротивление заземляющего устройства
- Затяжка клемм и посадка разъёмов на всей трассе
- Уставки инвертора по напряжению и частоте сети
- Порядок первого включения по инструкции инвертора: сначала сторона переменного тока, затем разъединитель постоянного
- Сверка фактической выработки первых дней с расчётной по месяцам
