Контроллеры заряда солнечных батарей
Когда контроллер не нужен вовсе
Начинать разговор стоит с проверки: во многих системах эта функция уже куплена внутри другого устройства, и отдельная коробка требуется реже, чем кажется.
- Гибридный или автономный инвертор с солнечным входом: трекер максимальной мощности встроен, панели идут прямо на инвертор

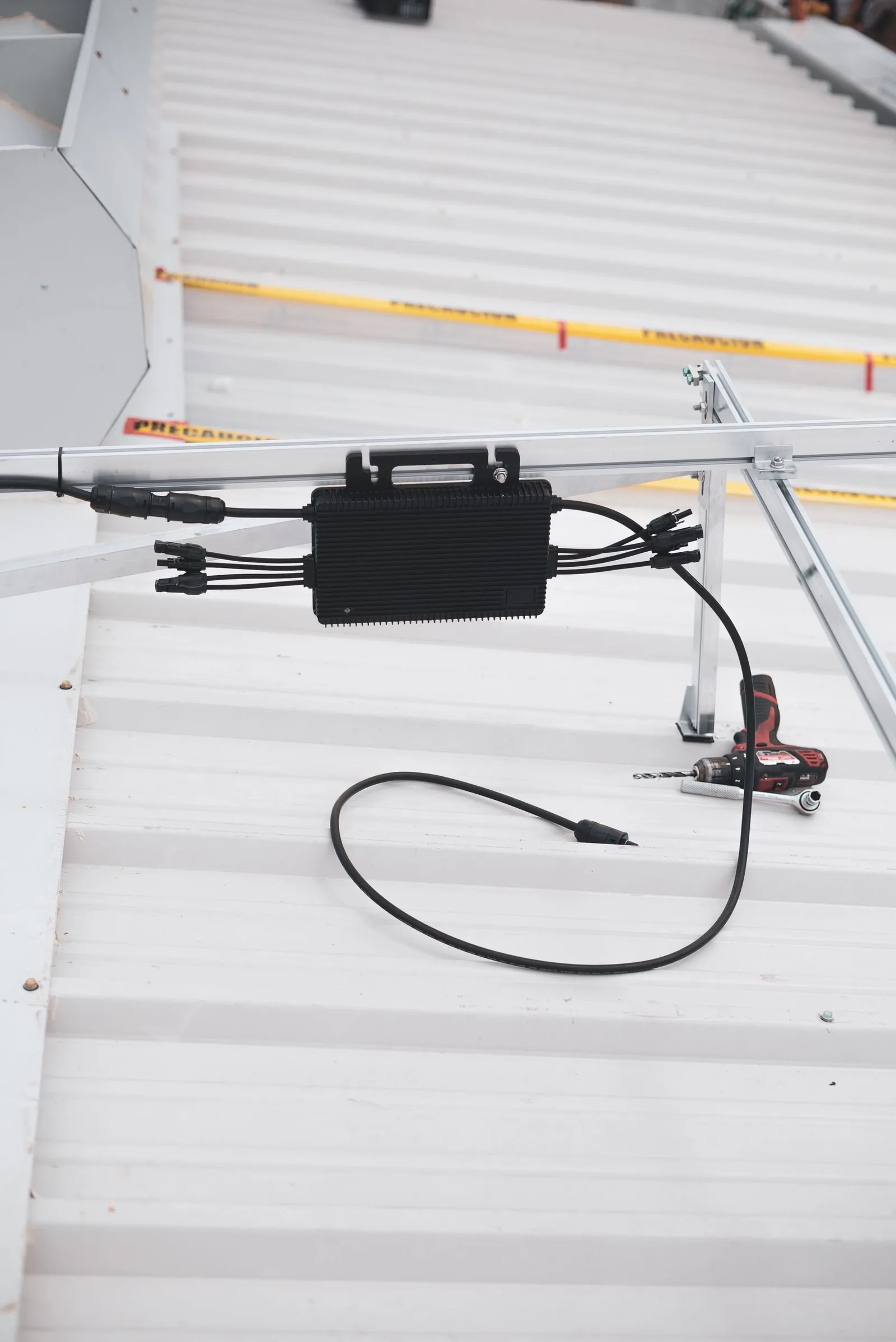

- Сетевая станция без аккумуляторов: заряжать нечего, а рабочую точку массива ведёт сам сетевой инвертор
- Комплект солнечного насоса: преобразователь в его составе сам управляет массивом и двигателем, батареи в схеме нет
- Модуль-подзарядка в единицы ватт на большую батарею — единственный случай прямого подключения, и то через диод; для рабочей системы это не вариант
Отдельный контроллер солнечной панели остаётся нужен там, где стоит простой батарейный инвертор без солнечного входа, где массив расширяют независимой группой поверх существующего оборудования и где заряд должен идти даже при выключенном инверторе — например, в системах связи и автоматики. Если ваш случай из этих, дальше два вопроса: какого типа брать устройство и по каким числам его подбирать.
Ставят контроллер рядом с аккумулятором, а не рядом с панелями: от его клемм до банка идёт самый короткий и самый толстый участок трассы, и напряжение он меряет именно там. Место нужно такое, где до устройства можно дотянуться, не разбирая массив, — настройки приходится проверять при каждой смене состава системы.
MPPT или PWM
Оба типа делают одно и то же — заряжают батарею от панелей и защищают её от перезаряда. Разница в том, что происходит с напряжением массива по дороге.
Выигрыш MPPT появляется не всегда, а там, где напряжение массива заметно выше напряжения банка. Типичных ситуаций три: холодная ясная погода, когда напряжение панели растёт и PWM этот прирост выбрасывает; массив из нескольких панелей, собранных в строку ради тонкого кабеля; слабый свет, когда просевшего напряжения панели может уже не хватать до напряжения заряда, а высоковольтный массив с MPPT продолжает давать ток.
Если же в системе одна панель, согласованная с 12-вольтовым банком, и стоит она рядом с батареей, переплата за MPPT почти не окупится. Дальше — построчное сравнение: что делает ключ и что делает преобразователь в одних и тех же условиях.
| Что сравниваем | PWM | MPPT |
|---|---|---|
| Принцип | Ключ: притягивает напряжение массива к напряжению батареи | Преобразователь: понижает напряжение массива, поднимая ток заряда |
| Согласование с панелью | Панель должна быть согласована с банком по напряжению | Массив может быть заметно выше по напряжению, чем банк |
| Рабочая точка панели | Задаётся батареей, остаток мощности не используется | Удерживается в максимуме и пересчитывается при изменении света |
| Мороз и ясное небо | Прирост напряжения панели теряется | Прирост напряжения превращается в ток заряда |
| Трасса до массива | Ток высокий при низком напряжении — кабель толще | Массив на высоком напряжении — ток и сечение меньше |
| Цена и настройка | Дешевле, проще, почти нечего считать | Дороже, требует расчёта напряжения строки по холоду |
Подбор: два числа и две настройки
Контроллер выбирают по двум предельным величинам — току заряда и напряжению массива — и настраивают под конкретную химию аккумулятора. Ошибка в любом из четырёх пунктов заканчивается либо потерей выработки, либо выходом устройства из строя.
- 01
Напряжение системы
Отталкиваются от аккумуляторного банка: 12, 24 или 48 В. Контроллер должен поддерживать это напряжение, а не определять его случайно. Чем выше напряжение банка, тем меньший ток проходит через контроллер при той же мощности массива — и тем дешевле выходит подходящая модель.12 / 24 / 48 В
- 02
Ток заряда
Суммарную мощность массива делят на напряжение банка и получают ток, который пойдёт через контроллер. К результату добавляют запас: в морозный ясный день, особенно со снегом вокруг, панели отдают больше паспортного. Контроллер, выбранный впритык, будет постоянно ограничивать заряд и греться.ток = мощность массива ÷ напряжение банка
- 03
Максимальное напряжение массива
Складывают напряжение холостого хода всех панелей в строке и пересчитывают его на самую низкую температуру площадки: у панели напряжение растёт при похолодании, температурный коэффициент указан в её паспорте. Полученная величина должна оставаться ниже предельного входного напряжения контроллера с запасом. Это единственный параметр, ошибка в котором убивает устройство мгновенно.считать по зимнему минимуму, не по лету
- 04
Профиль заряда под тип батареи
Свинцово-кислотным нужны стадии заряда и температурная компенсация с выносным датчиком: одно и то же напряжение зимой недозаряжает, а летом переваривает батарею. Литиевым нужен другой набор порогов и отсутствие длительного дозаряда, а связь контроллера с BMS избавляет от ручной подгонки напряжений. Профиль выставляют при пуске, а не оставляют заводской.
Что контроллер делает за день
Инструкция к контроллеру заряда солнечной батареи описывает стадии, но не объясняет, что происходит между ними — разбираем по часам.
Утром, пока батарея разряжена, контроллер отдаёт в неё всё, что снимает с массива: ток ограничен только возможностями панелей и собственным пределом устройства. Это самая быстрая часть заряда, и именно здесь MPPT отыгрывает разницу у PWM.
Когда напряжение банка доходит до порога, начинается вторая стадия: контроллер держит напряжение и постепенно снижает ток, давая батарее добрать остаток. Для свинцово-кислотных этот этап обязателен — без него пластины хронически недозаряжены, — и его напряжение корректируется по температуре. Литиевым долгое удержание не нужно: банк набирает свои проценты и выходит из заряда.
Дальше контроллер переходит в режим поддержания и компенсирует саморазряд, а вечером отсекает обратный ток, чтобы батарея не разряжалась через тёмные панели. Параллельно он ведёт статистику прихода и ошибок: по ней видно, недобирает станция из-за затенения, из-за грязи на панелях или из-за того, что банк просто некуда заряжать.
Типовые ошибки
Почти все они всплывают не в день монтажа, а в первую зиму или через сезон — когда батарея внезапно перестаёт держать вечер.
- Строка посчитана по летусамая дорогая ошибка
- Напряжение холостого хода массива проверили в тёплую погоду, а зимним ясным утром оно поднялось выше предельного для входа. Контроллер выходит из строя сразу и не по гарантии. Считать строку нужно на минимальную температуру площадки, с запасом.
- PWM под высоковольтный массивпотеря мощности на ровном месте
- Панель с рабочим напряжением заметно выше банка подключается к PWM, и разница между её рабочей точкой и напряжением батареи просто исчезает. Владелец видит, что станция «недодаёт», и грешит на панели. Лечится либо переходом на MPPT, либо подбором панели под напряжение системы.
- Ток без запасаперегрев и ограничение заряда
- Модель берут ровно по расчётному току, и в самые продуктивные дни контроллер режет заряд и греется. Ирония в том, что теряется именно та выработка, ради которой ставили массив: в холодные ясные дни, когда панели работают лучше всего.
- Заводской профиль зарядалитий по свинцовой программе
- Контроллер ставят и не открывают настройки. Свинец при этом не получает температурной компенсации и хронически недозаряжается зимой, литий получает лишний дозаряд. Батарея теряет ресурс молча, а последствия видны через сезон-другой.
- Обратный порядок подключениясначала батарея, потом панели
- Контроллер определяет напряжение системы по подключённому банку. Если первым подать массив, он либо не определит систему, либо получит на вход напряжение, к которому не готов. Отключают в обратном порядке: сначала панели, затем батарею.
- Кабель и защита по остаточному принципутонкий провод, нет предохранителя
- Падение напряжения на тонком или длинном кабеле между контроллером и банком заставляет контроллер считать батарею заряженной раньше времени: он видит своё напряжение, а не то, что дошло до клемм. Сечение считают по току, а на линии к батарее ставят предохранитель или автомат.
