Можно ли поставить крепления для солнечных панелей без сверления кровли?

Да, в двух случаях. На фальцевой кровле массив держат зажимы, обхватывающие стоячий фальц: отверстий в покрытии не появляется вовсе. На плоской крыше ставят балластную систему — опоры прижимаются грузом, гидроизоляция остаётся целой. На металлочерепице, профнастиле и шифере проход через кровлю неизбежен, и его герметизируют.

Можно ли заменить стекло на солнечной панели?

Нет. Стекло спечено с ячейками и плёнкой в единый ламинат под вакуумом: разобрать пакет и поставить новое стекло нельзя, отдельной запчастью оно не поставляется. При разбитом стекле меняют модуль целиком — трещина открывает путь влаге, ячейки и токоведущие ленты окисляются, растут токи утечки. Замену подбирают по току и напряжению строки.

Из чего делают каркас для солнечных панелей на земле?

Опоры — винтовые сваи или бетонные основания ниже глубины промерзания. Стойки и подкосы чаще из горячеоцинкованной стали, верхняя обрешётка под модули — анодированный алюминиевый профиль. В узле, где сталь стыкуется с алюминием, ставят разделяющую прокладку и нержавеющий крепёж, иначе в точке контакта пойдёт коррозия.

Сколько точек крепления нужно на одну панель?

Как минимум четыре — по два прижима с каждой длинной стороны рамы. Производитель указывает в паспорте модуля допустимые зоны крепления и отступ от угла: сдвиг прижимов к краю или к середине меняет допустимую снеговую и ветровую нагрузку.

Крепления и каркасы для солнечных панелей

Крепления для солнечных панелей держат массив столько же лет, сколько живёт сама панель, и всё это время принимают ветер, снег и перепад температур. Поэтому комплект собирают под основание — профнастил, металлочерепицу, фальц, шифер, плоскую кровлю или грунт, — а не под модель модуля: панель ко всем этим системам подходит одинаково, а вот нижнее звено у каждой крыши своё. Поставляем монтажные системы, каркасы и комплектующие к ним по Алматы и области.

6оснований

от профнастила до грунта: под каждым своё несущее звено и свой узел

4точки

минимум прижимов на модуль: по два с каждой длинной стороны рамы

0отверстий

фальцевый зажим и балласт держат массив, не пробивая покрытие

Узел крепления: от стропила до рамы

Комплект собирают снизу вверх: сначала ищут, чем здание держит нагрузку, и только на последнем шаге появляется модуль. Порядок одинаков для ската, плоской кровли и участка — меняется нижнее звено.

01
Найти несущий элемент
Смотрят не покрытие, а то, что под ним: шаг, сечение и фактическое положение стропил или прогонов. Вырывающую нагрузку ветра принимает несущий элемент — лист и мембрана её не держат. На плоской кровле эту роль берёт на себя вес балласта, на участке — заглублённая опора.
Шаг стропил проверяют на объекте: проектный и фактический расходятся
02
Поставить нижнее звено и закрыть проход
Крюк, кронштейн, фальцевый зажим или балластная опора — это переход от здания к системе. Там, где проход через кровлю неизбежен, узел уплотняют, а не просто затягивают: отверстие остаётся под дождём и снегом на весь срок службы станции. Если покрытие подошло к концу срока, его меняют до монтажа — снимать готовый массив ради кровли дороже.
03
Вывести профили в одну плоскость
Модули ложатся поперёк двух направляющих, поэтому сначала собирают ровную плоскость и только потом ставят панели. Ряд длиннее ходовой длины профиля наращивают соединителями, шаг опор берут по снеговой нагрузке района.
04
Связать металл в общий контур
Анодная плёнка на алюминии ток не проводит, поэтому рамы и профили соединяют зубчатыми шайбами и заземляющей шиной. Без контура система металлическая, но не заземлённая, а монтаж без него не сдаётся.
05
Завести модуль в прижимы
Панель держат только за раму: сверлить раму или ламинат нельзя. Прижимы ставят в зоны, отмеченные в паспорте модуля, и затягивают указанным там моментом — недотянутый прижим отпускает панель на ветру, перетянутый мнёт кромку.
Минимум четыре точки: по два прижима с каждой длинной стороны

Крепления под тип основания

Крепления для солнечных панелей выбирают не по панели, а по тому, на что они встают: покрытие задаёт тип узла и место, куда уходит нагрузка.

Крюк и кронштейн заходят в несущий элемент — стропило или прогон: обрешётка и лист вырывающую нагрузку не держат.
Основание	Чем крепится массив	Что смотрят до заказа
Профнастил	Кровельные крюки под волну или мостики, перекинутые через волну на её гребень	Шаг и сечение прогонов, высота волны, уплотнение прохода
Металлочерепица	Кронштейн через кровлю в стропило, поверх — направляющий профиль	Шаг стропил и их фактическое положение, толщина обрешётки
Фальцевая кровля	Зажимы на стоячий фальц: массив встаёт без единого отверстия в покрытии	Тип и высота фальца, шаг швов, толщина металла
Шифер	Крюк под волну с распределяющей подкладкой и выходом в стропило	Возраст и хрупкость листа: точечная нагрузка идёт трещиной по волне
Плоская кровля	Балластная система: опоры с заданным углом, прижатые грузом	Несущая способность перекрытия, парусность рядов, гидроизоляция
Грунт	Каркас на винтовых сваях или бетонных опорах, стойки и подкосы	Тип грунта, глубина промерзания, ветровой район, планировка рядов

Из чего собрана монтажная система

Деталей немного, и почти все одинаковы для любой крыши. Меняется одна — та, что стоит между зданием и профилем.

Направляющие профилианодированный алюминий: Несущая основа: модули ложатся поперёк двух профилей, и вес раздаётся по длине рамы. Сечение подбирают по пролёту между опорами — чем реже стоят крюки, тем толще нужен профиль.
Крюки и кронштейныпо типу кровли: Единственная деталь, которая меняется от покрытия к покрытию: под волну профнастила, через металлочерепицу в стропило, зажимом на стоячий фальц, с распределяющей подкладкой под шифер.
Прижимы концевые и промежуточныепо высоте рамы: Промежуточный держит две соседние панели сразу, концевой замыкает ряд. Высоту берут из паспорта панели: прижим не того размера либо не дожимает, либо мнёт кромку.
Соединители профилястык и наращивание: Позволяют собрать ряд длиннее ходовой длины профиля, не теряя жёсткости на стыке.
Метизы и разделяющие прокладкинержавеющая сталь: Мешать металлы в узле нельзя: алюминий в паре с чёрной сталью при влаге даёт гальваническую пару, и контакт разрушается там, где держится нагрузка. На стыке стальной стойки каркаса с алюминиевой обрешёткой ставят прокладку и нержавеющий крепёж.

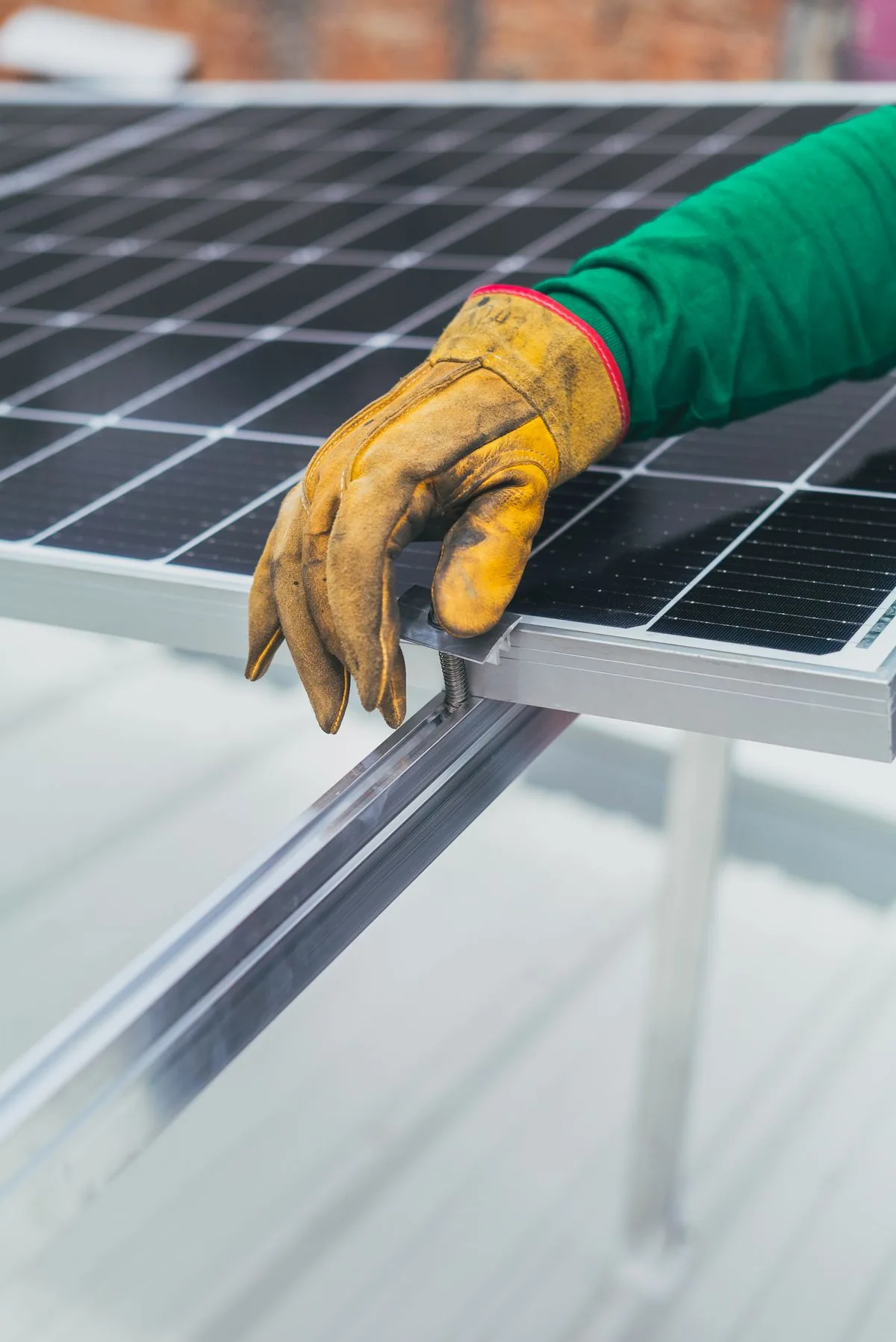

Монтажник заводит раму солнечного модуля в прижим на направляющем профиле — Прижим обхватывает раму сверху: усилие уходит в профиль, дальше в кровельный крюк и в стропило.

Каркас для солнечных панелей

Там, где ската нет, угол задаёт сама конструкция. Вместе с ним появляются парусность, тень от соседнего ряда и вопрос, чем всё это удержать.

Балласт на плоской кровле

Опоры с заданным углом ставят на подложку и прижимают грузом: гидроизоляцию не пробивают вовсе
Плата за это — вес: балласт считают вместе со снеговой нагрузкой на перекрытие
Ряды разносят так, чтобы тень переднего не легла на задний в зимний полдень
Крайние ряды нагружают сильнее: по краю кровли выше подъёмная сила ветра

Каркас на грунте

Опоры заглубляют ниже промерзания: иначе пучение поднимет одну стойку и поведёт весь ряд
Нижний край массива держат над землёй, чтобы его не заносило снегом и не хлестало травой
Место выбирают по тени: в декабре столб или дерево дают тень вдвое-втрое длиннее себя
Каркас проще мыть, но он занимает место и требует своей трассы до дома

Каркас считают не сам по себе: размер массива задают панели, а схему рядов — инвертор и длина строк. Подбираем комплектом из каталога оборудования.

Что считают до заказа комплекта

Крепёж зависит не от потребления, а от конструкции здания и климата площадки.

Ветровой и снеговой район площадки: от них зависят шаг опор, сечение профиля и число точек крепления на модуль
Состояние обрешётки: подгнившая доска не удержит вырывающую нагрузку, сколько бы метизов в неё ни зашло
Интервал между рядами на плоской кровле и на земле — по высоте ряда и зимней высоте солнца
Ориентация и уклон: на скате их задала крыша, на плоской кровле и на грунте вы задаёте их сами

Где расходятся сметы

Панели у поставщиков примерно одинаковые, и предложения по ним сходятся. Расхождение сидит в креплениях: в одной смете система под конкретную кровлю с расчётом на нагрузку, в другой — набор уголков без расчёта. Разница видна не на монтаже, а в первую сильную зиму, поэтому смету на станцию для дома сравнивают по составу монтажной системы.

Подобрать крепления Как проходит монтаж

Стекло для солнечных панелей

Спрашивают его после града, упавшей ветки или камня из-под колеса. Ответ честнее, чем хотелось бы: отдельным товаром это стекло не продаётся и заменить его на объекте нельзя.

Фронтальное стекло модуля — закалённое, осветлённое, с низким содержанием железа ради прозрачности. Оно спечено с ячейками и плёнкой в единый ламинат под вакуумом и нагревом: разобрать этот пакет невозможно, запчастью стекло не поставляется.

Поэтому при разбитом стекле меняют модуль целиком. Трещина нарушает герметичность ламината: внутрь идёт влага, ячейки и токоведущие ленты окисляются, растут токи утечки. Панель какое-то время ещё вырабатывает — этим и опасна. Снять повреждённый модуль с профиля и поставить новый несложно: крепления для этого не разбирают.

Что снижает риск

Закалённое стекло рассчитано на удар градин определённого размера — это записано в паспорте модуля. От ветки и камня оно не спасает, поэтому массив не заводят под нависающие деревья.

Что спрашивают про крепления

Подберём крепления под вашу кровлю

Напишите тип покрытия, шаг стропил и сколько панелей планируется. Вернёмся с составом монтажной системы и сметой на комплект.
